线切割机工件夹安装技巧

2021-01-25 10:00:46

有关线切割机工件夹的安装,今天跟大家分享的知识是线切割机工件夹怎么安装。线切割机床在装夹工件时,首先要保证工件的切割部位位于机床工作台X轴,Y轴进给的切割范围之内,同时必须考虑切割时电极丝运动范围。夹具应尽可能选择创为公司本公司通用件,所选夹具应便于装夹,便于协调工件和机床的尺寸关系。在加工大型模具时,尤其注意工件的定位方式,尤其在加工就要结束时,工件的变形、重力的作用会使电极丝被夹紧,以免影响加工。

1)悬臂式装夹

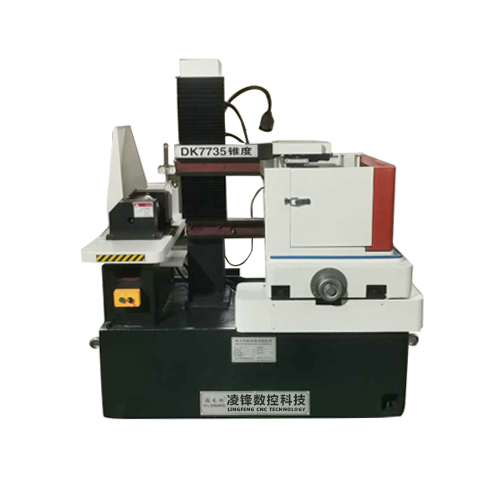

线切割厂家

采用悬臂方式装夹工件,装夹方便、通用性强。但由于工件一端悬伸,易出现切割表面与工件上、下平面间的垂直度误差。仅用于加工要求不高或悬臂较短的情况。

2)两端支撑方式装夹

采用两端支撑方式装夹工件,装夹方便、稳定,定位精度高,但不适于装夹较大的零件。

3)桥式支撑方式装夹

这种方式是在通用夹具上放置垫铁后再装夹工件,装夹方便,对大、中、小型工件都能采用。

4)板式支撑方式装夹

根据常用的工件形状和尺寸,采用有通孔的支撑板装夹工件。这种方式装夹精度高,但通用性差。
